公開番号2025125703
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024021805
出願日2024-02-16
発明の名称情報処理装置、情報処理プログラム、及びテストチャート
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G06F 3/12 20060101AFI20250821BHJP(計算;計数)
要約【課題】インクジェットプリンターで点字を印刷する場合、記録紙の種別等によって印刷結果が変動する。点字がユーザーの要望に沿った様態で印刷されない可能性がある。
【解決手段】情報処理装置は、インクを吐出する印刷装置に第1点字パッチ及び第2点字パッチを含む複数の点字パッチで構成されるテストチャート画像を印刷させるテストチャート画像データを生成する生成部と、前記テストチャート画像データを前記印刷装置に送信する送信部と、を備え、前記生成部は、前記第1点字パッチに含まれる第1点に係る第1パラメーターと前記第2点字パッチに含まれる第2点に係る第2パラメーターと、を異ならせる。
【選択図】図9
特許請求の範囲【請求項１】
インクを吐出する印刷装置に第１点字パッチ及び第２点字パッチを含む複数の点字パッチで構成されるテストチャート画像を印刷させるテストチャート画像データを生成する生成部と、
前記テストチャート画像データを前記印刷装置に送信する送信部と、を備え、
前記生成部は、前記第１点字パッチに含まれる第１点に係る第１パラメーターと前記第２点字パッチに含まれる第２点に係る第２パラメーターと、を異ならせる、
情報処理装置。
続きを表示（約 1,100 文字）【請求項２】
前記第１パラメーターを設定する設定情報を受け付ける受付部を備え、
前記設定情報は、前記第１点の形状情報及び前記第１点に係る規格の種別情報のうち少なくとも１つを含む、
請求項１に記載の情報処理装置。
【請求項３】
前記受付部は、前記第１パラメーターと前記第２パラメーターとの差分を示すインターバル情報を受け付け、
前記生成部は、前記設定情報及び前記インターバル情報に基づいて、前記第２パラメーターを生成する、
請求項２に記載の情報処理装置。
【請求項４】
前記受付部は、前記テストチャート画像に含まれる複数の前記点字パッチの数を指定する数指定情報を受け付ける、
請求項２に記載の情報処理装置。
【請求項５】
前記形状情報は、直径情報、高さ情報、曲率半径情報、及び前記第１点を形成するインク層の層数情報のうちの少なくとも１つ以上を含む、
請求項２に記載の情報処理装置。
【請求項６】
前記受付部が、前記高さ情報を含む前記形状情報を受け付けた時、
前記生成部は、前記高さ情報に対応するインク層の層数である第１層数設定値を含む前記第１パラメーターを生成し、前記第１層数設定値と異なる第２層数設定値を含む前記第２パラメーターを生成する、
請求項５に記載の情報処理装置。
【請求項７】
前記テストチャート画像は、前記第１点字パッチと前記第２点字パッチとを識別する識別情報を含み、
前記生成部は、前記識別情報を点字で印刷させる識別情報データを生成し、前記テストチャート画像データに付加する、
請求項１に記載の情報処理装置。
【請求項８】
印刷装置に第１点字パッチ及び第２点字パッチを含む複数の点字パッチで構成されるテストチャート画像を印刷させるテストチャート画像データを生成する生成部と、
前記テストチャート画像データを前記印刷装置に送信する送信部と、をコンピューターに実行させる情報処理プログラムであって、
前記生成部は、前記第１点字パッチに含まれる第１点に係る第１パラメーターと前記第２点字パッチに含まれる第２点に係る第２パラメーターと、を異ならせる、
情報処理プログラム。
【請求項９】
第１点字パッチと第２点字パッチとを含むテストチャートであって、
前記第１点字パッチに含まれる第１点の第１形状と前記第２点字パッチに含まれる第２点の第２形状とは異なる、
テストチャート。

発明の詳細な説明【技術分野】
【０００１】
本開示は、情報処理装置、情報処理プログラム、及びテストチャートに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
点字を印刷するインクジェットプリンターが知られている。特許文献１に記載されるプリンターは、点字形成モードで記録動作を行う。点字形成モードのとき、プリンターは、記録紙の表面にインクを吐出し、小突起を形成する。プリンターは、記録紙の表面に小突起を形成することによって、記録紙に点字を形成する。プリンターは、ホストコンピューターから送信される点字形成データに基づいて、点字を印刷する。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－２４９６８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
インクジェットプリンターで点字を印刷する場合、記録紙の種別等によって印刷結果が変動する。点字がユーザーの要望に沿った様態で印刷されない可能性がある。
【課題を解決するための手段】
【０００５】
本開示の情報処理装置は、インクを吐出する印刷装置に第１点字パッチ及び第２点字パッチを含む複数の点字パッチで構成されるテストチャート画像を印刷させるテストチャート画像データを生成する生成部と、前記テストチャート画像データを前記印刷装置に送信する送信部と、を備え、前記生成部は、前記第１点字パッチに含まれる第１点に係る第１パラメーターと前記第２点字パッチに含まれる第２点に係る第２パラメーターと、を異ならせる。
【０００６】
本開示の情報処理プログラムは、印刷装置に第１点字パッチ及び第２点字パッチを含む複数の点字パッチで構成されるテストチャート画像を印刷させるテストチャート画像データを生成する生成部と、前記テストチャート画像データを前記印刷装置に送信する送信部と、をコンピューターに実行させる情報処理プログラムであって、前記生成部は、前記第１点字パッチに含まれる第１点に係る第１パラメーターと前記第２点字パッチに含まれる第２点に係る第２パラメーターと、を異ならせる。
【０００７】
本開示のテストチャートは、第１点字パッチと第２点字パッチとを含むテストチャートであって、前記第１点字パッチに含まれる第１点の第１形状と前記第２点字パッチに含まれる第２点の第２形状とは異なる。
【図面の簡単な説明】
【０００８】
印刷システムの概略構成を示す図。
プリンターの概略構成を示す図。
印刷ユニットの断面構成を示す図。

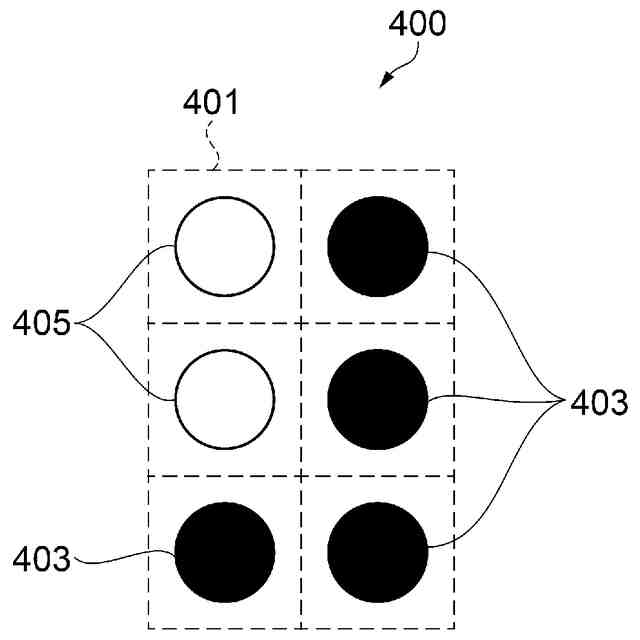

点字の構成を示す図。

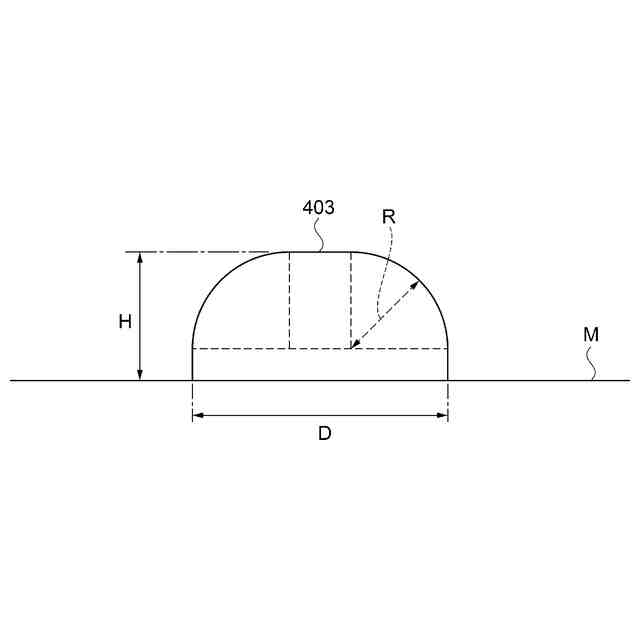

点の形状を模式的に示す図。

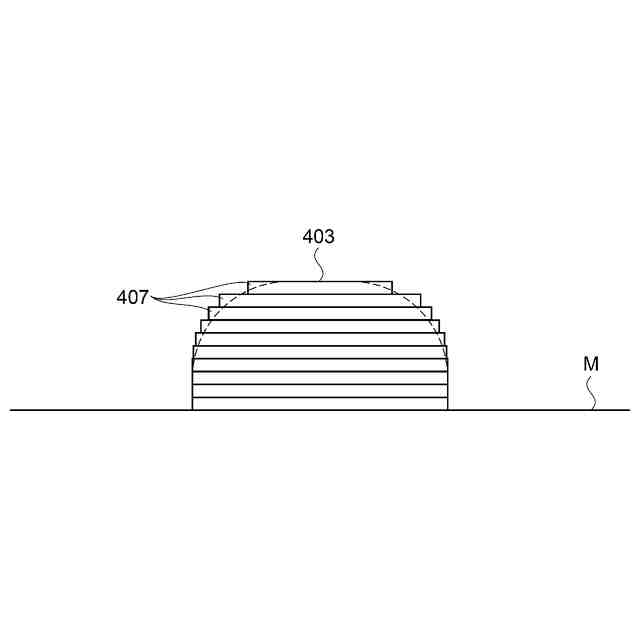

点の構成を模式的に示す図。

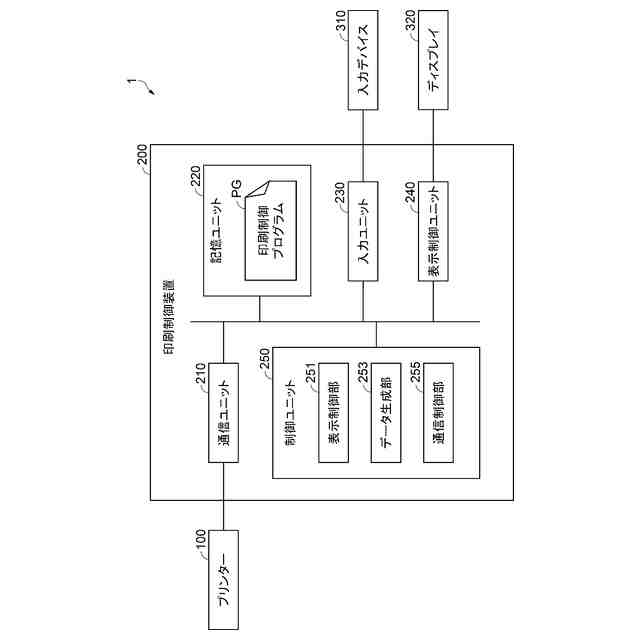

印刷システムのブロック構成を示す図。

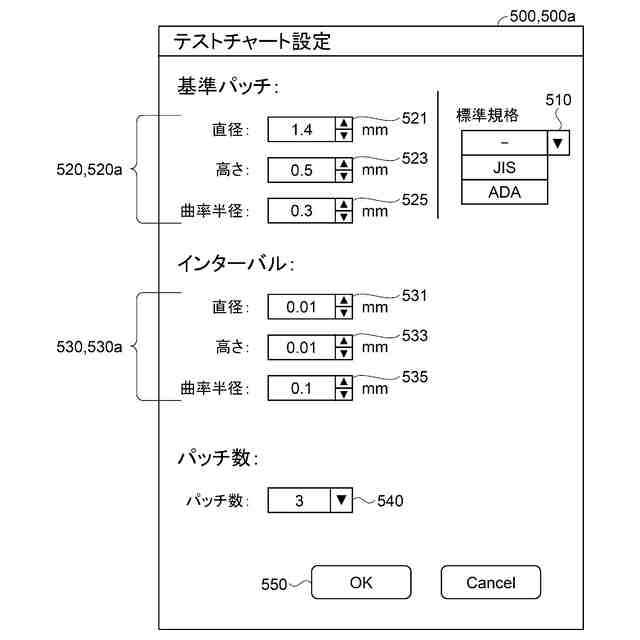

点字パターン設定画面の一例を示す図。

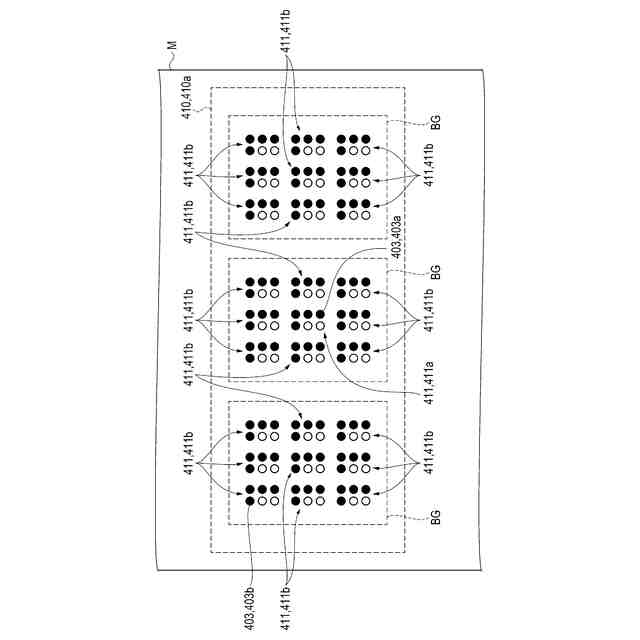

点字テストチャートの一例を示す図。
点字テストチャートの一例を示す図。
点字テストチャートの一例を示す図。
点字テストチャートの一例を示す図。
点字パターン設定画面の一例を示す図。
【発明を実施するための形態】
【０００９】

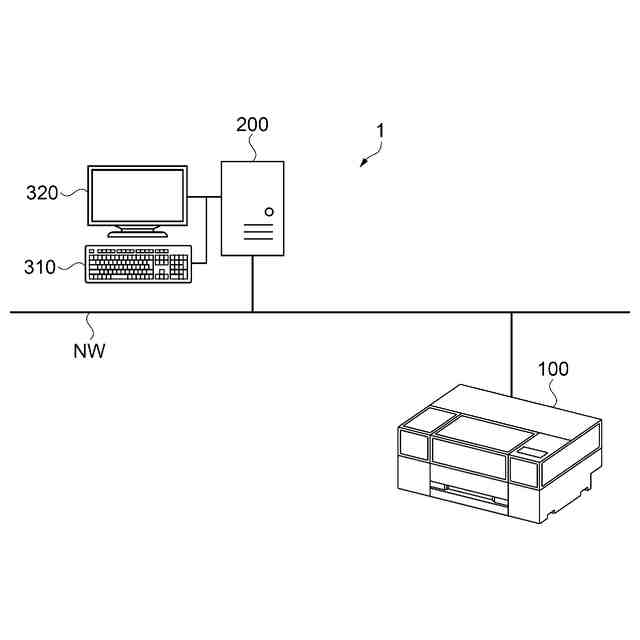

図１は、印刷システム１の概略構成を示している。印刷システム１は、印刷データに基づいて印刷物を生成する。印刷システム１は、プリンター１００と、印刷制御装置２００と、入力デバイス３１０と、ディスプレイ３２０と、を備える。プリンター１００と印刷制御装置２００とは、通信ネットワークＮＷを介して互いに通信接続する。
【００１０】
プリンター１００は、印刷媒体Ｍに対してインクを吐出することによって、印刷媒体Ｍに印刷を行う。プリンター１００は、インクジェットプリンターである。プリンター１００は、印刷媒体Ｍに点字４００を印刷することができる。プリンター１００は、印刷装置の一例に対応する。
（【００１１】以降は省略されています）
