発明の名称液体噴射ヘッド、および液体噴射装置
出願人セイコーエプソン株式会社
代理人弁理士法人旺知国際特許事務所
主分類B41J 2/01 20060101AFI20250821BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】複数のヘッドモジュール同士のアライメントを容易に行うことができる液体噴射ヘッド、および液体噴射装置。
【解決手段】液体噴射ヘッドは、第1方向へ液体を噴射する複数のヘッドモジュールと、前記複数のヘッドモジュールのうち少なくとも1つのヘッドモジュールをそれぞれが保持する金属製の複数のサブホルダーと、前記複数のサブホルダーが着脱可能に固定された金属製のホルダーと、を備えた液体噴射ヘッドであって、前記複数のサブホルダーのそれぞれは、第1位置決め部を有し、前記ホルダーは、前記複数の第1位置決め部のそれぞれに圧入する又はされることで、前記ホルダーに対して前記複数のサブホルダーのそれぞれを位置決めする複数の第2位置決め部を有する。

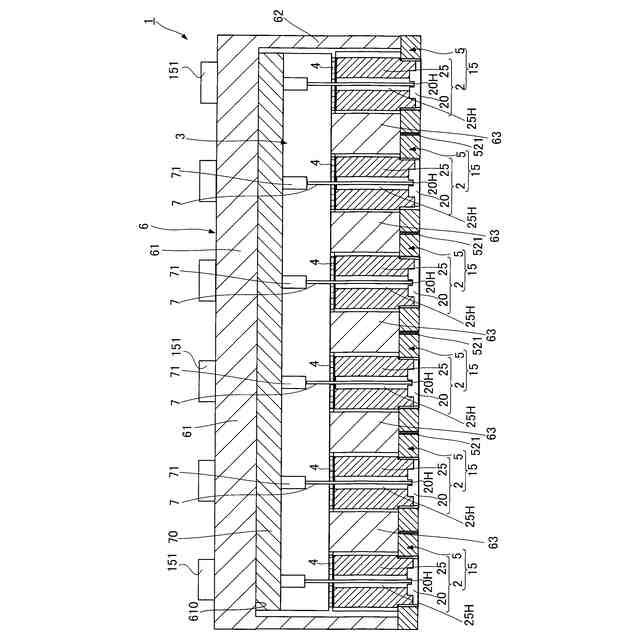

【選択図】図5
特許請求の範囲【請求項１】

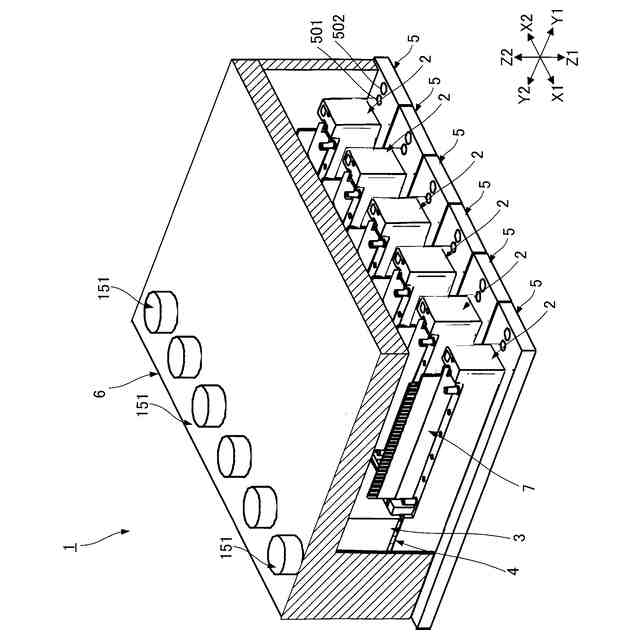

第１方向へ液体を噴射する複数のヘッドモジュールと、
前記複数のヘッドモジュールのうち少なくとも１つのヘッドモジュールをそれぞれが保持する金属製の複数のサブホルダーと、
前記複数のサブホルダーが着脱可能に固定された金属製のホルダーと、
を備え、
前記複数のサブホルダーのそれぞれは、第１位置決め部を有し、
前記ホルダーは、前記複数の第１位置決め部のそれぞれに圧入する又はされることで、前記ホルダーに対して前記複数のサブホルダーのそれぞれを位置決めする複数の第２位置決め部を有する、
ことを特徴とする液体噴射ヘッド。
続きを表示（約 1,400 文字）【請求項２】
前記複数の第２位置決め部は、前記ホルダーの前記第１方向を向く面に配置され、
前記第１位置決め部は、前記サブホルダーの前記第１方向とは反対方向である第２方向を向く面に設けられ、
前記少なくとも１つのヘッドモジュールは、前記サブホルダーの前記第２方向を向く面に支持されている、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項３】

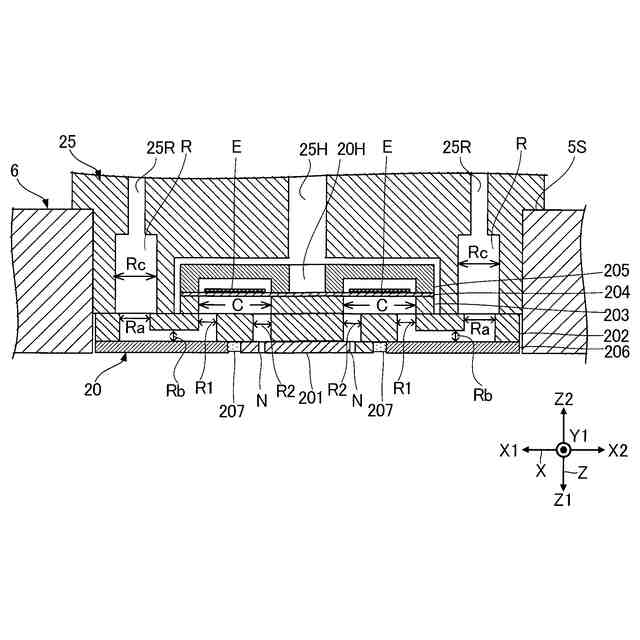

前記ヘッドモジュールは、
液体を噴射する複数のノズルを有するノズルプレートと、
前記ノズルプレートに対して前記第２方向に位置し、前記第１方向を向く被支持面と、を有し、
前記サブホルダーは、
前記ヘッドモジュールの前記複数のノズルを外部に露出するための開口と、
前記第２方向を向く支持面と、を有し、
前記被支持面が前記支持面に接触することで、前記ヘッドモジュールが前記サブホルダーに保持される、
ことを特徴とする請求項２に記載の液体噴射ヘッド。
【請求項４】
前記ヘッドモジュールは、前記被支持面を有するとともに内部に流路が形成された流路開口形成部材を有し、
前記流路開口形成部材の一部が、前記サブホルダーの前記開口内に挿入される、
ことを特徴とする請求項３に記載の液体噴射ヘッド。
【請求項５】
前記サブホルダーの前記第１方向を向く表面と、前記ノズルプレートの前記第１方向を向く表面とは略面一である、
ことを特徴とする請求項３に記載の液体噴射ヘッド。
【請求項６】
前記複数のヘッドモジュールに連通する１又は複数の流路を有する共通流路部材を備え、
前記共通流路部材は、前記複数のヘッドモジュールに対して前記第１方向とは反対方向である第２方向に配置され、且つ、前記第１方向に見て前記複数のヘッドモジュールに重なり、
前記第１位置決め部は、前記サブホルダーの前記第２方向を向く面に設けられている、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項７】

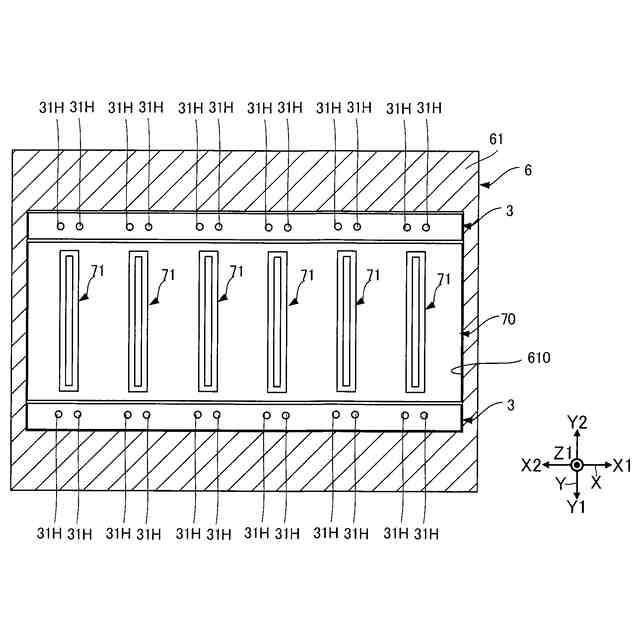

前記複数のヘッドモジュールに電気的に接続された中継基板を備え、
前記中継基板は、前記複数のヘッドモジュールに対して前記第１方向とは反対方向である第２方向に配置され、且つ、前記第１方向に見て前記複数のヘッドモジュールに重なり、
前記第１位置決め部は、前記サブホルダーの前記第２方向を向く面に設けられている、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項８】
前記複数のサブホルダーのそれぞれは、２以上の前記ヘッドモジュールを保持する、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項９】
前記サブホルダーは、前記複数のヘッドモジュールのうち同じ種類の液体を噴射する２以上のヘッドモジュールを保持する、
ことを特徴とする請求項８に記載の液体噴射ヘッド。
【請求項１０】
前記第１位置決め部は、前記サブホルダーの前記第２方向を向く前記面に設けられた前記第１方向に凹んだ底面を有する穴、又は、前記サブホルダーの前記第２方向を向く前記面から前記第２方向に突出するピンである、
ことを特徴とする請求項２に記載の液体噴射ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、液体噴射ヘッド、および液体噴射装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
印刷用紙等の媒体に対してインク等の液体を噴射する液体噴射ヘッドを備える液体噴射装置が従来から提案されている。
【０００３】
特許文献１に記載の液体噴射ヘッドは、複数のヘッドチップ（ヘッドモジュール）と、固定板と、ホルダーとを有する。複数のヘッドチップは、固定板とホルダーとによって囲まれた空間内に収容されている。複数のヘッドチップは、固定板にアライメントされるとともに接着剤により固定されている。また、固定板は、ホルダーに接着剤により固定されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－４２７５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
複数のヘッドモジュールのうちの一部のヘッドモジュールが故障した際に、その故障したヘッドモジュールのみを取り外して新しいヘッドモジュールに交換することで液体噴射ヘッドを修理したいという要望がある。
【０００６】
しかしながら、従来文献では、一部のヘッドモジュールをホルダーから取り外そうとする際に、固定板をホルダーから取り外す必要がある。このため、固定板を基準とした複数のヘッドモジュール同士のアライメントずれが生じてしまうおそれがある。それゆえ、１つの液体噴射ヘッドが備える複数のヘッドモジュールのうちの一部のヘッドモジュールを交換して液体噴射ヘッドをする修理する作業を行う際に、複数のヘッドモジュール同士のアライメントを容易に行うことができることが望まれている。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る液体噴射ヘッドは、第１方向へ液体を噴射する複数のヘッドモジュールと、前記複数のヘッドモジュールのうち少なくとも１つのヘッドモジュールをそれぞれが保持する金属製の複数のサブホルダーと、前記複数のサブホルダーが着脱可能に固定された金属製のホルダーと、を備え、前記複数のサブホルダーのそれぞれは、第１位置決め部を有し、前記ホルダーは、前記複数の第１位置決め部のそれぞれに圧入する又はされることで、前記ホルダーに対して前記複数のサブホルダーのそれぞれを位置決めする複数の第２位置決め部を有する。
【０００８】

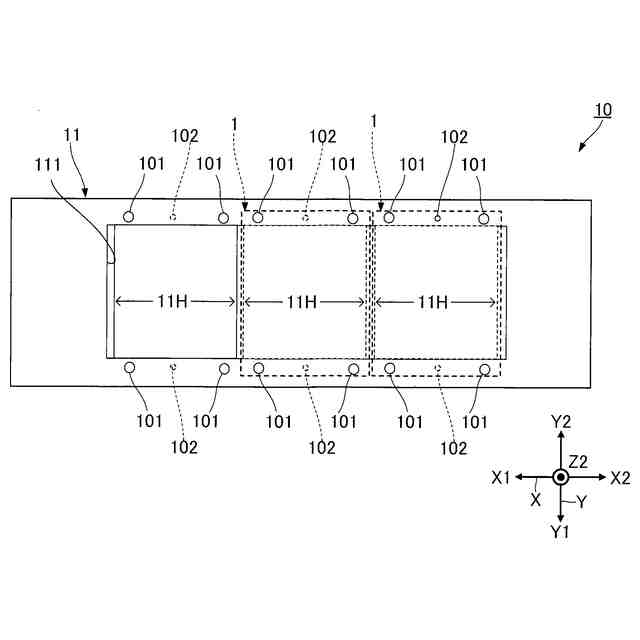

本開示の一態様に係る液体噴射装置は、複数の前記液体噴射ヘッドと、前記複数の液体噴射ヘッドを保持するユニットベースと、を備える。
【０００９】
本開示の一態様に係る液体噴射ヘッドは、前記ホルダーは、複数の前記液体噴射ヘッドを保持するユニットベースに設けられた複数の第３位置決め部のうち１つの第３位置決め部に対して圧入する又はされることで、前記ユニットベースに対して前記液体噴射ヘッドを位置決めする第４位置決め部を有する。
【００１０】
本開示の一態様に係る液体噴射装置は、複数の前記液体噴射ヘッドと、前記複数の第３位置決め部を備え、前記複数の液体噴射ヘッドを保持するユニットベースと、を備える。
【図面の簡単な説明】
