公開番号2025123661
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019254
出願日2024-02-13
発明の名称印刷装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/01 20060101AFI20250818BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】電熱部の電気供給部が搬送部に巻き込まれるという不具合が生じる可能性がある。
【解決手段】印刷装置は、媒体に印刷を行う印刷部と、媒体を搬送経路に沿って搬送方向に搬送する媒体搬送部と、搬送経路に設けられ、媒体を支持する媒体支持部と、媒体支持部に設けられ、媒体支持部を介して媒体を加熱する電熱線と、を備え、電熱線の電気供給部が、媒体支持部の領域のうち、搬送方向に沿った位置で媒体支持部の中央部よりも媒体搬送部とは反対側の領域から媒体搬送部とは反対側に向かって引き出される。
【選択図】図9
特許請求の範囲【請求項１】
媒体に印刷を行う印刷部と、
前記媒体を搬送経路に沿って搬送方向に搬送する媒体搬送部と、
前記搬送経路に設けられ、前記媒体を支持する媒体支持部と、
前記媒体支持部に設けられ、前記媒体支持部を介して前記媒体を加熱する電熱線と、を備え、
前記電熱線の電気供給部が、前記媒体支持部の領域のうち、前記搬送方向に沿った位置で前記媒体支持部の中央部よりも前記媒体搬送部とは反対側の領域から前記媒体搬送部とは反対側に向かって引き出される、
印刷装置。
続きを表示（約 490 文字）【請求項２】
前記媒体支持部は、前記搬送経路に面する支持面と、前記支持面の前記搬送経路とは反対側の裏面と、を有し、
前記電熱線は、前記裏面に配置されている、
請求項１に記載の印刷装置。
【請求項３】
前記電熱線は、前記搬送方向に沿って延びる部分と、前記搬送方向と交差して延びる部分と、を含む配線パターンで配置されている、
請求項１に記載の印刷装置。
【請求項４】
前記電熱線を第１電熱線として、前記第１電熱線とは異なる第２電熱線をさらに備え、
前記第１電熱線の前記配線パターンと、前記第２電熱線の前記配線パターンとが、前記搬送方向に沿った軸線に対して互いに線対称に配置されている、
請求項３に記載の印刷装置。
【請求項５】
前記媒体支持部は、前記搬送方向において前記媒体搬送部の上流に配置されている、
請求項１に記載の印刷装置。
【請求項６】
前記媒体支持部は、前記搬送方向において前記媒体搬送部の下流に配置されている、
請求項１に記載の印刷装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、印刷装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１は、メディアを搬送する搬送ローラー対と、搬送されるメディアを支持する支持部材と、支持部材に貼り付けられたチューブヒーターと、を備えるプリンターを開示する。チューブヒーターにより、支持部材を介してメディアが加熱される。プリンターは、印刷装置の一例である。チューブヒーターは、加熱部の一例である。搬送ローラー対は、搬送部の一例である。特許文献１によれば、チューブヒーターの複数の端部が相互に同じ方向に引き出されている。この構成により、複数の端部に接続される配線をまとめやすくできる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２２７５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１によれば、加熱部の端部が搬送部に向かう方向に引き出されている。このため、電気供給部として機能する端部が搬送部に巻き込まれ、断線等の不具合が生じる可能性がある。
【課題を解決するための手段】
【０００５】
印刷装置は、媒体に印刷を行う印刷部と、前記媒体を搬送経路に沿って搬送方向に搬送する媒体搬送部と、前記搬送経路に設けられ、前記媒体を支持する媒体支持部と、前記媒体支持部に設けられ、前記媒体支持部を介して前記媒体を加熱する電熱線と、を備え、前記電熱線の電気供給部が、前記媒体支持部の領域のうち、前記搬送方向に沿った位置で前記媒体支持部の中央部よりも前記媒体搬送部とは反対側の領域から前記媒体搬送部とは反対側に向かって引き出される。
【図面の簡単な説明】
【０００６】
印刷装置の概略構成を示す断面図。
印刷装置の一部構成を示す拡大断面図。
印刷装置の一部構成を示す断面図。

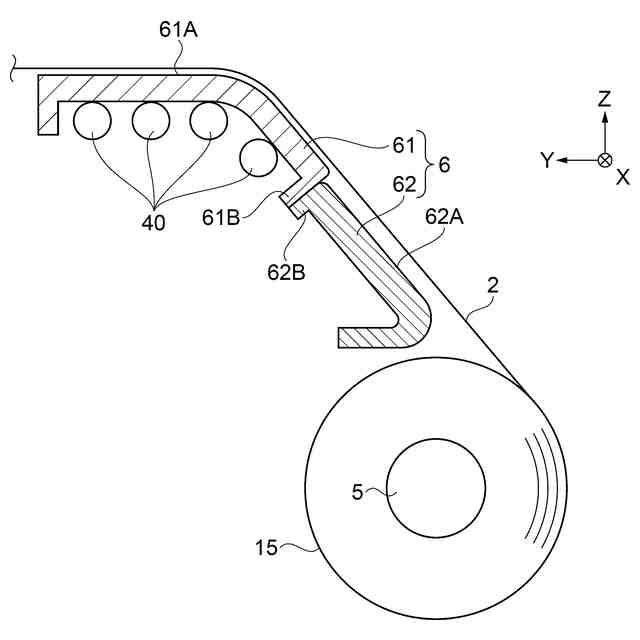

図３中のＡ部の拡大図。

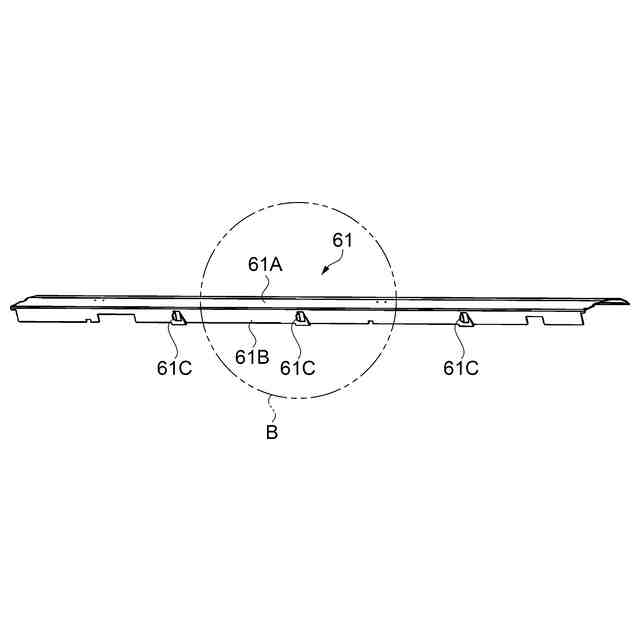

印刷装置の一部構成を示す斜視図。

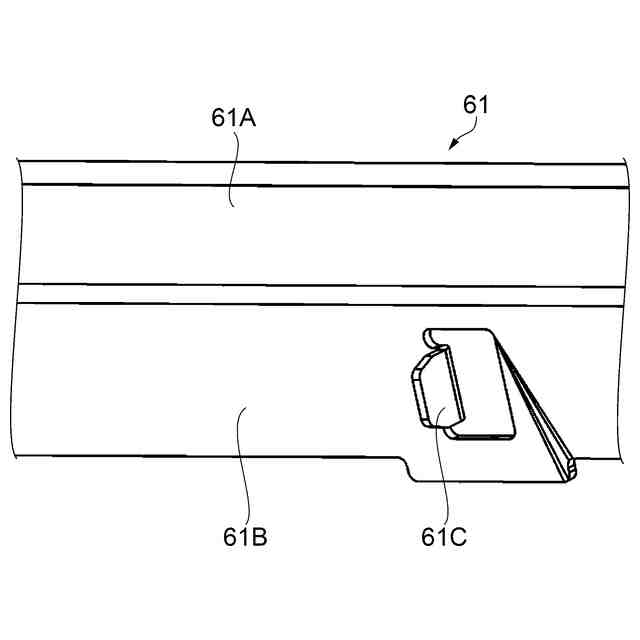

図５中のＢ部の拡大図。
印刷装置の一部構成を示す斜視図。

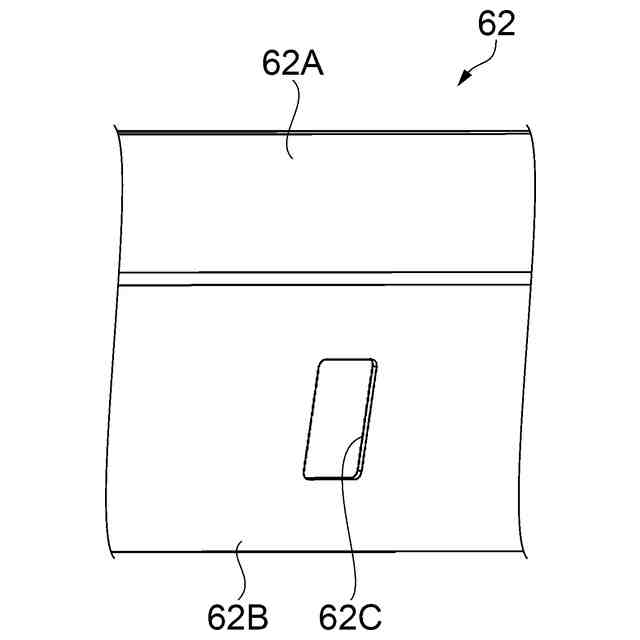

図７中のＣ部の拡大図。

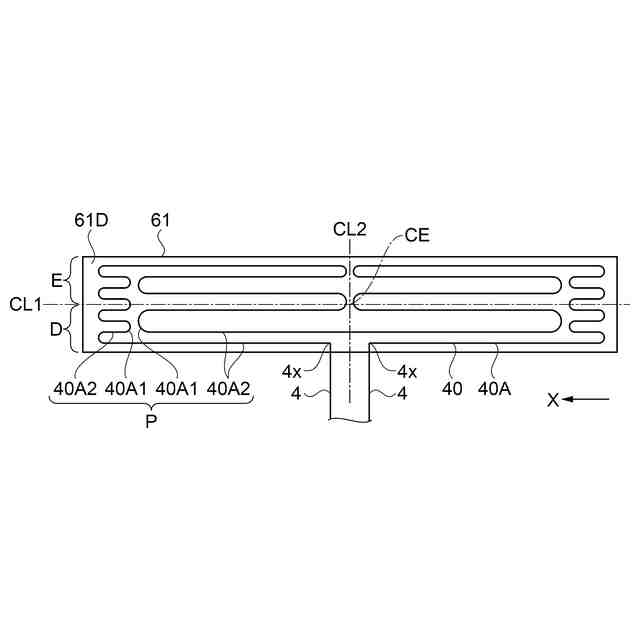

印刷装置の一部構成を示す底面図。
実施形態２における印刷装置の一部構成を示す底面図。
実施形態３における印刷装置の概略構成を示す断面図。
実施形態４における印刷装置の概略構成を示す断面図。
【発明を実施するための形態】
【０００７】
以下、実施形態１について、図面を参照して説明する。図１に示すように、印刷装置１は、印刷部３と、制御ユニット１３と、を備える。印刷部３は、媒体２にインクを付着させることによって印刷を行う。制御ユニット１３は、印刷装置１を制御するコントローラーである。印刷装置１は、搬送される用紙等の媒体２に対して、液体の一例であるインクを吐出することにより、媒体２に文字や写真等の画像を印刷するインクジェット式のプリンターである。印刷部３は、媒体２の幅方向に往復移動しながら印刷を行うシリアルタイプである。印刷部３は、媒体２の幅方向に亘って設けられるラインタイプとして構成されてもよい。
【０００８】
図１には、Ｘ軸、Ｙ軸、及びＺ軸が付されている。Ｘ軸、Ｙ軸、及びＺ軸は、相互に直交する座標軸である。これ以降に示す図についても必要に応じてＸ軸、Ｙ軸、及びＺ軸が付される。この場合、各図におけるＸ軸、Ｙ軸、及びＺ軸は、図１におけるＸ軸、Ｙ軸、及びＺ軸に対応する。図１は、Ｘ軸とＹ軸とによって規定されるＸＹ平面に印刷装置１を配置した状態を示す。本実施形態では、ＸＹ平面を水平な平面に一致させた状態で印刷装置１をＸＹ平面に配置したときの状態が、印刷装置１の使用状態である。水平面に一致させたＸＹ平面に印刷装置１を配置したときの印刷装置１の姿勢を、印刷装置１の使用姿勢と呼ぶ。
【０００９】
以下において、印刷装置１の構成部品やユニットを示す図や説明にＸ軸、Ｙ軸、及びＺ軸が表記されている場合には、その構成部品やユニットを印刷装置１に組み込んだ状態でのＸ軸、Ｙ軸、及びＺ軸を意味する。また、印刷装置１の使用姿勢における各構成部品やユニットの姿勢を、それらの構成部品やユニットの使用姿勢と呼ぶ。そして、以下において、印刷装置１や、その構成部品、ユニット等の説明では、特にことわりがないときには、それぞれの使用姿勢での説明とする。
【００１０】
なお、印刷装置１が実際に使用される場面では、水平面は、実質的に水平な面であればよい。実質的な水平には、例えば、印刷装置１が使用されるときに載置される面について許容される傾斜範囲内で傾斜が含まれる。このようなことから、実質的な水平面は、例えば、高精度に形成された定盤などの面に限定されない。実質的な水平面には、例えば、印刷装置１が使用されるときに載置される机や、台、棚、床などの種々の面が含まれる。また、鉛直方向は、厳密に重力方向に沿った方向に限定されず、実質的な水平面に対する垂直方向も含まれる。このため、実質的な水平面が、例えば、机や、台、棚、床などの面であるときには、鉛直方向は、これらの面に対する垂直方向を指す。
（【００１１】以降は省略されています）
