公開番号2025124985
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024020771
出願日2024-02-15
発明の名称カテーテル組立体
出願人テルモ株式会社
代理人弁理士法人桐朋
主分類A61M 25/02 20060101AFI20250820BHJP(医学または獣医学;衛生学)
要約【課題】ユーザがカテーテルハブを操作し、血管内のカテーテルの先端位置を調整することができるカテーテル組立体を提供する。
【解決手段】カテーテル組立体10において、被覆部材22は、カテーテルハブ28の少なくとも一部を覆う。回転構造24は、カテーテルハブ28に対して被覆部材22を該カテーテルハブ28の軸線18回りに相対回転可能にする。カテーテルハブ28は、被覆部材22の基端よりも基端方向に突出した部分を有する。

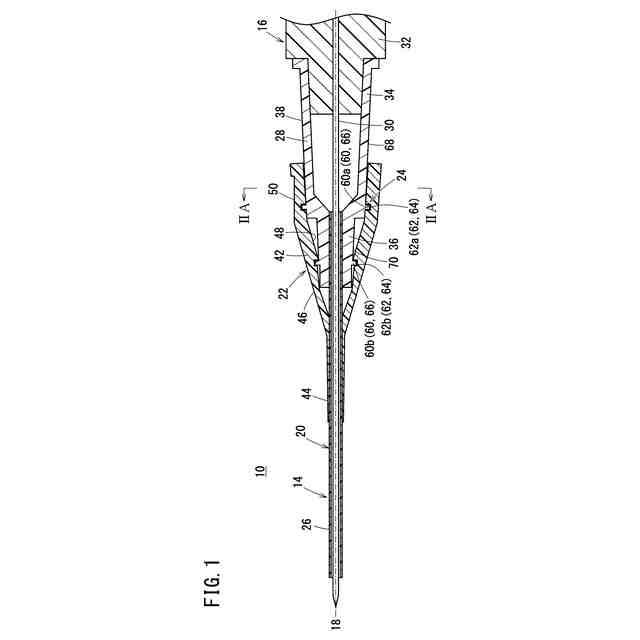

【選択図】図1
特許請求の範囲【請求項１】
中空のカテーテルと、前記カテーテルの基端に接続されるカテーテルハブとを有するカテーテル部材と、
前記カテーテルハブの少なくとも一部を覆う被覆部材と、
前記カテーテルハブに対して前記被覆部材を該カテーテルハブの軸線回りに相対回転可能にする回転構造と、
を備え、
前記カテーテルハブは、前記被覆部材の基端よりも基端方向に突出した部分を有する、カテーテル組立体。
続きを表示（約 990 文字）【請求項２】
請求項１記載のカテーテル組立体において、
前記被覆部材は、筒状である、カテーテル組立体。
【請求項３】
請求項１又は２記載のカテーテル組立体において、
前記回転構造は、
前記カテーテルハブの外周面と前記被覆部材の内周面とのうち、一方の表面に形成された突起部と、
他方の表面において前記軸線回りの周方向に形成され、前記突起部に係合する溝部と、
を有する、カテーテル組立体。
【請求項４】
請求項３記載のカテーテル組立体において、
前記溝部は、円環状の溝である、カテーテル組立体。
【請求項５】
請求項３記載のカテーテル組立体において、
前記突起部は、前記一方の表面において前記周方向に形成され、前記溝部に係合するリブである、カテーテル組立体。
【請求項６】
請求項３記載のカテーテル組立体において、
前記突起部は、前記一方の表面において前記カテーテルハブの軸方向に間隔を開けて複数設けられ、
前記溝部は、前記他方の表面において前記軸方向に間隔を開けて複数設けられる、カテーテル組立体。
【請求項７】
請求項３記載のカテーテル組立体において、
前記突起部は、前記一方の表面に形成されたネジ部であり、
前記溝部は、前記他方の表面に形成され、前記ネジ部に螺合するネジ溝である、カテーテル組立体。
【請求項８】
請求項１又は２記載のカテーテル組立体において、
前記被覆部材は、前記カテーテルハブに支持された被覆本体部と、前記被覆本体部の先端から突出し、前記カテーテルと共に生体内に挿入可能な筒状の挿入部とを有し、
前記カテーテルは、前記挿入部を挿通する、カテーテル組立体。
【請求項９】
請求項１又は２記載のカテーテル組立体において、
前記被覆部材は、該被覆部材の外周面に設けられた平坦部を有する、カテーテル組立体。
【請求項１０】
請求項１又は２記載のカテーテル組立体において、
前記被覆部材は、前記カテーテルハブの一部を覆う被覆本体部と、前記被覆本体部から互いに離間するように突出する２つの板状部を有する、カテーテル組立体。

発明の詳細な説明【技術分野】
【０００１】
本開示は、カテーテル組立体に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、中空のカテーテルと、カテーテルの基端に接続されるカテーテルハブとを有する外針ユニットを備えるカテーテル組立体が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－４９２３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
外針ユニットが生体の血管内に留置された後、生体の外部からカテーテルを介して血管内に薬液等の液体が供給される。この場合、カテーテルの先端が血管壁の同じ箇所に持続的に接触し、接触時間が長くなると、カテーテルとの接触による血管に対する局所的な負荷が大きくなる。また、血管内でのカテーテルの先端の位置が持続的に固定されることで、カテーテルから流出する薬液によって血管の特定箇所に対する刺激が大きくなる。薬液による刺激も、血管に対する局所的な負荷となる。
【０００５】
このような問題に対して、ユーザがカテーテルハブを操作し、血管内のカテーテルの先端位置を調整することが考えられる。この場合、エコー装置を用いて生体の外部から血管内のカテーテルの先端位置を確認しつつ、カテーテルハブを操作することが考えられる。しかしながら、エコー装置を用いて頻繁に確認することは面倒である。また、カテーテルの先端位置の調整に伴い、該カテーテルが血管から抜ける可能性を考慮し、ユーザは、カテーテルの先端位置の調整を避ける傾向がある。
【０００６】
本発明は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００７】
（１）本発明の態様は、中空のカテーテルと、前記カテーテルの基端に接続されるカテーテルハブとを有するカテーテル部材と、前記カテーテルハブの少なくとも一部を覆う被覆部材と、前記カテーテルハブに対して前記被覆部材を該カテーテルハブの軸線回りに相対回転可能にする回転構造と、を備え、前記カテーテルハブは、前記被覆部材の基端よりも基端方向に突出した部分を有する、カテーテル組立体である。
【０００８】
この構成によれば、カテーテルを生体の血管内に挿入し、カテーテルを生体に留置した後、被覆部材の基端から基端方向に突出したカテーテルハブの部分を、一定時間経過したときに、又は、定期的に、被覆部材に対してカテーテルハブの軸線回りに回転させる。これにより、血管内での周方向におけるカテーテルの先端位置を変位させることができる。この結果、血管に対する局所的な負荷を低減することができる。
【０００９】
（２）上記の（１）に記載のカテーテル組立体において、前記被覆部材は、筒状であってもよい。
【００１０】
この構成によれば、被覆部材に対してカテーテルハブを軸線回りの周方向に容易に回転させることができる。
（【００１１】以降は省略されています）
