特許ウォッチ

公開番号2025125986
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024022315
出願日2024-02-16
発明の名称プラスチックの回収方法
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類B29B 17/02 20060101AFI20250821BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】回収率が高く、かつ、インク膜の残存率の少ないプラスチックを回収することが可能な、プラスチックの回収方法を提供する。
【解決手段】比重が1g/cm³以上のプラスチック基材の表面にインク膜が形成されているプラスチック製品を粉砕して、平均直径1mm～10mmの粉砕片を得る工程と、
粉砕片を洗浄液に浸漬させて、洗浄液中でインク膜片及びプラスチック片を得る工程と、洗浄液に浮遊したインク膜片を分離する工程と、洗浄液に沈殿したインク膜片と、洗浄液に沈殿したプラスチック片と、を分離して、プラスチック片を回収する工程と、を含み、インク膜の表面エネルギーは、プラスチック基材の表面エネルギーより小さく、かつ、洗浄液の表面張力より小さい、プラスチックの回収方法。
【選択図】なし
特許請求の範囲【請求項１】
比重が１ｇ／ｃｍ
３
以上のプラスチック基材の表面にインク膜が形成されているプラスチック製品を粉砕して、平均直径１ｍｍ～１０ｍｍの粉砕片を得る工程と、
前記粉砕片を洗浄液に浸漬させて、前記洗浄液中でインク膜片及びプラスチック片を得る工程と、
前記洗浄液に浮遊したインク膜片を分離する工程と、
前記洗浄液に沈殿したインク膜片と、前記洗浄液に沈殿したプラスチック片と、を分離して、前記プラスチック片を回収する工程と、を含み、
前記インク膜の表面エネルギーは、前記プラスチック基材の表面エネルギーより小さく、かつ、前記洗浄液の表面張力より小さい、
プラスチックの回収方法。
続きを表示（約 570 文字）【請求項２】
前記インク膜の表面エネルギーは、２０ｍＮ／ｍ～２５ｍＮ／ｍであり、
前記プラスチック基材の表面エネルギーは、４０ｍＮ／ｍ以上であり、
前記洗浄液の表面張力は、４０ｍＮ／ｍ以上である、請求項１に記載のプラスチックの回収方法。
【請求項３】
前記インク膜の比重は１．２ｇ／ｃｍ
３
未満であり、
前記プラスチック基材の比重は１．３ｇ／ｃｍ
３
超である、請求項１又は請求項２に記載のプラスチックの回収方法。
【請求項４】
前記洗浄液に浮遊したインク膜片を分離する工程では、目開きが２０μｍ～１００μｍのフィルターを用いる、請求項１又は請求項２に記載のプラスチックの回収方法。
【請求項５】
前記プラスチック片を回収する工程では、目開きが１００μｍ～１０００μｍのフィルターを用いる、請求項１又は請求項２に記載のプラスチックの回収方法。
【請求項６】

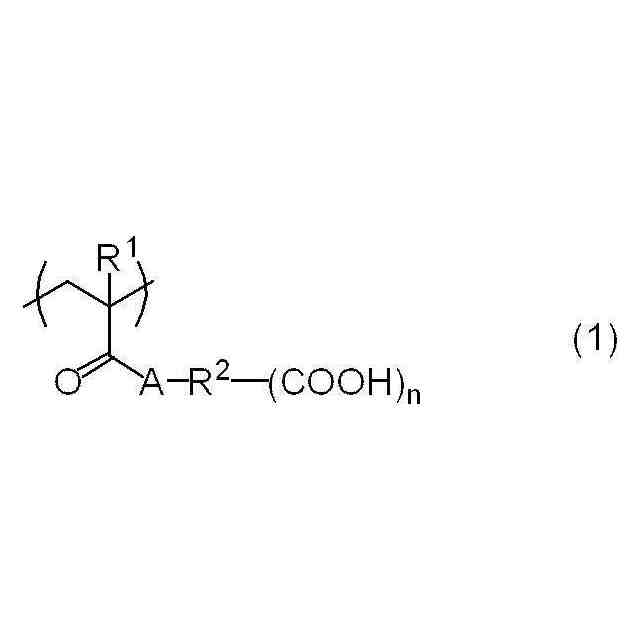

前記インク膜は、酸基を有するポリマーを含む、請求項１又は請求項２に記載のプラスチックの回収方法。
【請求項７】
前記インク膜は、ポリエーテル構造及びポリシロキサン構造を含むポリマーを含有する、請求項１又は請求項２に記載のプラスチックの回収方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、プラスチックの回収方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、プラスチック基材上にインクを用いてインク画像を記録する方法が知られている。インク画像が記録されたプラスチック製品においては、リサイクルする場合、プラスチック製品を粉砕し、インク画像を剥離し、プラスチック基材を回収する。
【０００３】
例えば、特許文献１には、少なくとも２以上の層を有するプラスチックフィルム積層体を、水又は洗浄剤中で破砕と同時に圧送を行うことにより、前記積層体を破砕した破砕物の表面粗さを０．７μｍ以上にする積層体のリサイクル方法が記載されている。
特許文献２には、ノニオン系界面活性剤、及び水を含有するインキ洗浄剤を使用し、温度２５℃以上で、インキ膜を有するプラスチック基材からインキ膜を剥離及び／又は除去することを特徴とするインキ膜剥離／除去方法が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－３２０３１号公報
国際公開第２０２１／２３００３２号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
インク画像が記録されたプラスチック製品から、プラスチックを回収する際に、回収率を向上させること、及び、回収されたプラスチック片におけるインク膜の残存率を低下させることが求められる場合がある。
【０００６】
本開示はこのような事情に鑑みてなされたものであり、本発明の一の実施形態が解決しようとする課題は、回収率が高く、かつ、インク膜の残存率の少ないプラスチックを回収することが可能な、プラスチックの回収方法を提供することである。
【課題を解決するための手段】
【０００７】
本開示は以下の態様を含む。
＜１＞
比重が１ｇ／ｃｍ
３
以上のプラスチック基材の表面にインク膜が形成されているプラスチック製品を粉砕して、平均直径１ｍｍ～１０ｍｍの粉砕片を得る工程と、
粉砕片を洗浄液に浸漬させて、洗浄液中でインク膜片及びプラスチック片を得る工程と、
洗浄液に浮遊したインク膜片を分離する工程と、
洗浄液に沈殿したインク膜片と、洗浄液に沈殿したプラスチック片と、を分離して、プラスチック片を回収する工程と、を含み、
インク膜の表面エネルギーは、プラスチック基材の表面エネルギーより小さく、かつ、洗浄液の表面張力より小さい、
プラスチックの回収方法。
＜２＞
インク膜の表面エネルギーは、２０ｍＮ／ｍ～２５ｍＮ／ｍであり、
プラスチック基材の表面エネルギーは、４０ｍＮ／ｍ以上であり、
洗浄液の表面張力は、４０ｍＮ／ｍ以上である、＜１＞に記載のプラスチックの回収方法。
＜３＞
インク膜の比重は１．２ｇ／ｃｍ
３
未満であり、
プラスチック基材の比重は１．３ｇ／ｃｍ
３
超である、＜１＞又は＜２＞に記載のプラスチックの回収方法。
＜４＞
洗浄液に浮遊したインク膜片を分離する工程では、目開きが２０μｍ～１００μｍのフィルターを用いる、＜１＞～＜３＞のいずれか１つに記載のプラスチックの回収方法。
＜５＞
プラスチック片を回収する工程では、目開きが１００μｍ～１０００μｍのフィルターを用いる、＜１＞～＜４＞のいずれか１つに記載のプラスチックの回収方法。
＜６＞
インク膜は、酸基を有するポリマーを含む、＜１＞～＜５＞のいずれか１つに記載のプラスチックの回収方法。
＜７＞
インク膜は、ポリエーテル構造及びポリシロキサン構造を含むポリマーを含有する、＜１＞～＜６＞のいずれか１つに記載のプラスチックの回収方法。
【発明の効果】
【０００８】
本発明の一実施形態によれば、回収率が高く、かつ、インク膜の残存率の少ないプラスチックを回収することが可能な、プラスチックの回収方法が提供される。
【発明を実施するための形態】
【０００９】
以下、本開示のプラスチックの回収方法について詳細に説明する。
【００１０】
本明細書において「～」を用いて示された数値範囲は、「～」の前後に記載される数値をそれぞれ最小値及び最大値として含む範囲を意味する。
本明細書に段階的に記載されている数値範囲において、ある数値範囲で記載された上限値又は下限値は、他の段階的な記載の数値範囲の上限値又は下限値に置き換えてもよい。また、本明細書に記載されている数値範囲において、ある数値範囲で記載された上限値又は下限値は、実施例に示されている値に置き換えてもよい。

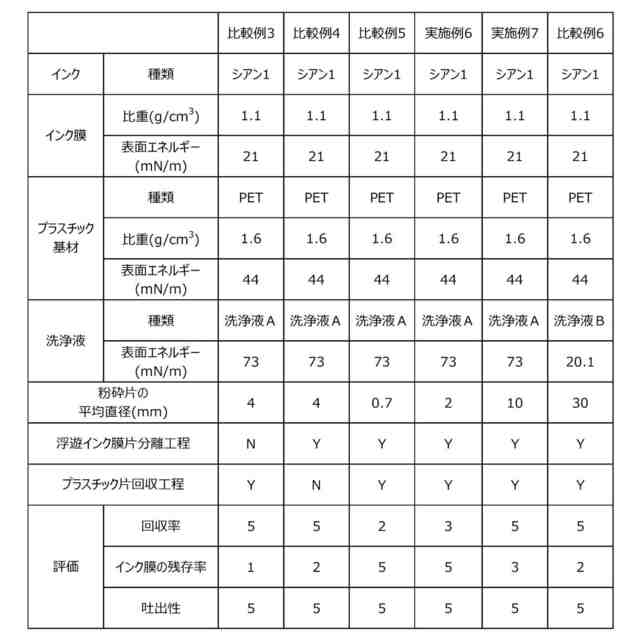

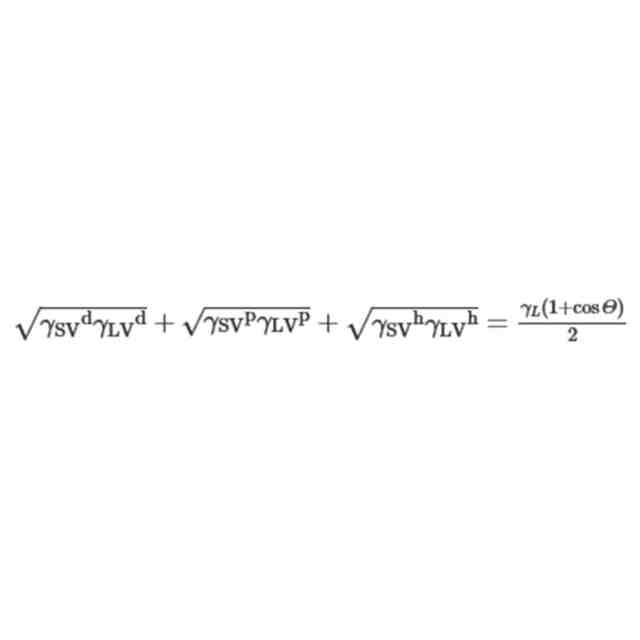

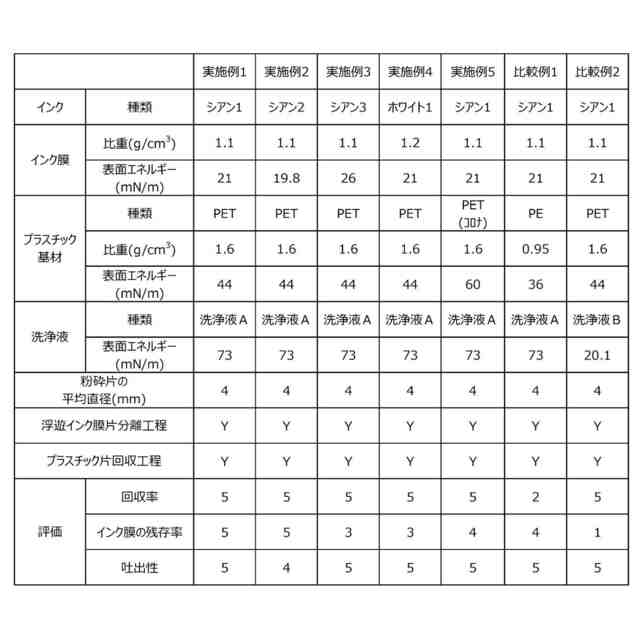

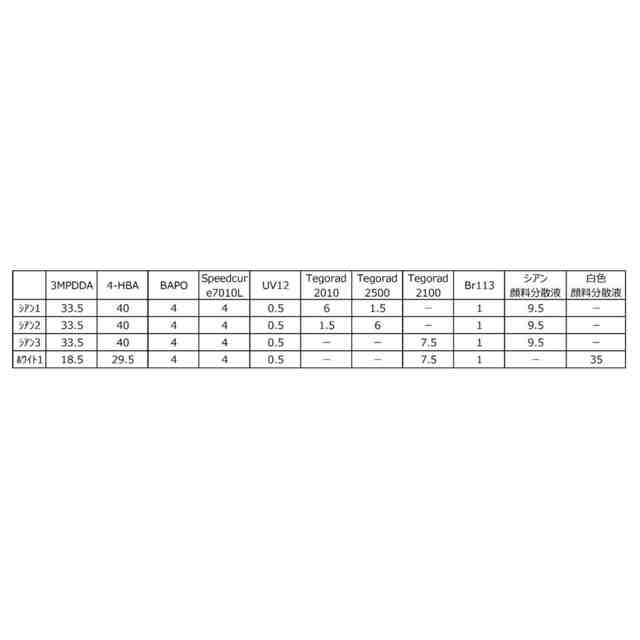

（【００１１】以降は省略されています）

関連特許
