公開番号2025121028
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016184
出願日2024-02-06
発明の名称画像検査装置、画像検査方法、および画像検査プログラム
出願人コニカミノルタ株式会社
代理人IBC一番町弁理士法人
主分類B41J 29/393 20060101AFI20250812BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】基準画像の生成から画像検査に至る処理に要する時間を短縮しつつ、基準画像が生成されていないために検査が実行できない状況が発生することを防止または抑制できる画像検査装置、画像検査方法、および画像検査プログラムを提供する。

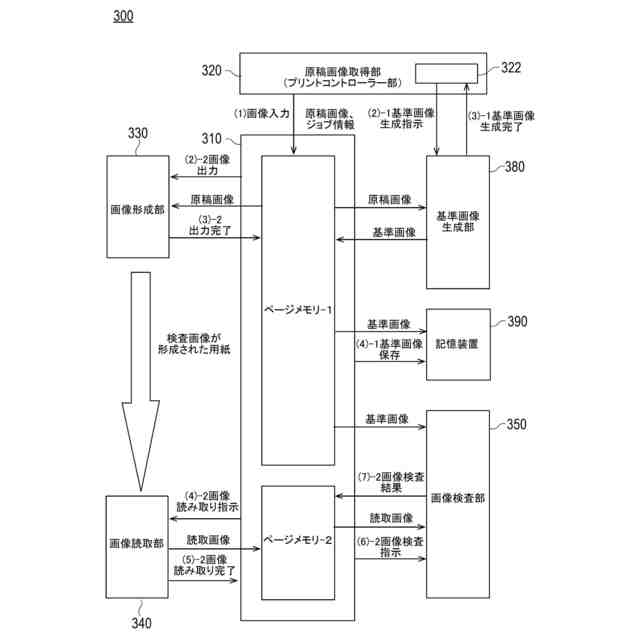

【解決手段】画像検査装置300は、画像形成部330、記憶部390、画像検査部350、および判定部310を有する。画像形成部330は、画像データに基づいて記録媒体に画像を形成する。記憶部390は、記録媒体に形成された画像の検査に用いる基準画像を記憶する。画像検査部は、基準画像に基づいて、記録媒体に形成された画像の検査を行う。判定部は、画像形成部330による画像形成工程の開始以後において、画像検査部350により検査が行われる画像の基準画像が、記憶部390に記憶されているか否かを判定する。
【選択図】図4
特許請求の範囲【請求項１】
画像データに基づいて記録媒体に画像を形成する画像形成部と、
前記記録媒体に形成された前記画像の検査に用いる基準画像を記憶する記憶部と、
前記基準画像に基づいて、前記記録媒体に形成された前記画像の検査を行う画像検査部と、
前記画像形成部による画像形成工程の開始以後において、前記画像検査部により検査が行われる前記画像の前記基準画像が、前記記憶部に記憶されているか否かを判定する判定部と、
を有する、画像検査装置。
続きを表示（約 930 文字）【請求項２】
前記判定部は、前記画像検査部により前記画像の検査を行う前に、前記記憶部により前記基準画像が記憶されているか否かを判定する請求項１に記載の画像検査装置。
【請求項３】
前記画像検査部は、前記画像形成部により前記画像が形成される前記記録媒体のページごとに前記検査を行い、
前記判定部は、ページごとの基準画像が前記記憶部に記憶されているか否かを判定する、
請求項１に記載の画像検査装置。
【請求項４】
前記判定部は、前記画像形成部による前記記録媒体への前記画像の形成を開始するタイミングにおいて、前記判定を行う、請求項１または３に記載の画像検査装置。
【請求項５】
前記判定部は、前記画像形成部による前記記録媒体に前記画像を形成中において、前記判定を行う、請求項１または３に記載の画像検査装置。
【請求項６】
前記判定部は、前記画像形成部による前記記録媒体への前記画像の形成が完了したタイミングにおいて、前記判定を行う、請求項１または３に記載の画像検査装置。
【請求項７】
前記画像データに基づいて前記記録媒体に形成された前記画像の検査に用いる基準画像を生成する基準画像生成部をさらに有する、請求項１または３に記載の画像検査装置。
【請求項８】
前記基準画像生成部による基準画像の生成を含む基準画像生成工程と、前記画像形成部による記録媒体への前記画像の形成と、前記画像が形成された記録媒体を読み取って生成された読取画像の前記画像検査部による検査とを含む検査工程と、を並行して実行する制御部をさらに有する、請求項７に記載の画像検査装置。
【請求項９】
前記判定部による判定結果に基づいて、前記画像検査部を制御する制御部をさらに有する、請求項１または３に記載の画像検査装置。
【請求項１０】
前記制御部は、前記判定部により前記記憶部により前記基準画像が記憶されていないと判定された場合に、前記画像検査部による検査を中止させる、請求項９に記載の画像検査装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像検査装置、画像検査方法、および画像検査プログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、検査画像を印刷した印刷用紙（印刷物）を読み取った読取画像と基準画像とを比較することにより印刷物の品質検査を行う方法が知られている（例えば、下記特許文献１）。特許文献１においては、検査画像が印刷されたいくつかの印刷物のなかからユーザーが検品し、異常がないと判断した印刷物の読取画像が基準画像として使用される。
【０００３】
また、基準画像として原稿画像を使用し、原稿画像と、印刷物を読み取った読取画像との比較により、印刷物の品質検査を行う方法も知られている（例えば、下記特許文献２）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１４６５１４号公報
特開２０１５－５３５６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１の画像形成装置においては、本印刷に用いる基準画像を生成するためにユーザーの検品作業が必要である。また、本印刷の開始前に基準画像を準備してから、本印刷を実行する必要がある。また、特許文献２の印刷物検査装置においては、検査画像の生成（同文献の図６におけるステップＳ１１７）が開始されるよりも前に基準画像の生成（図６におけるステップＳ１０１～Ｓ１１５）を完了させておく必要がある。したがって、基準画像の生成（図６におけるステップＳ１０１～Ｓ１１５）から、画像検査（図６におけるステップＳ１１７～Ｓ１１９）に至る処理には依然として相当の時間を要するという問題がある。
【０００６】

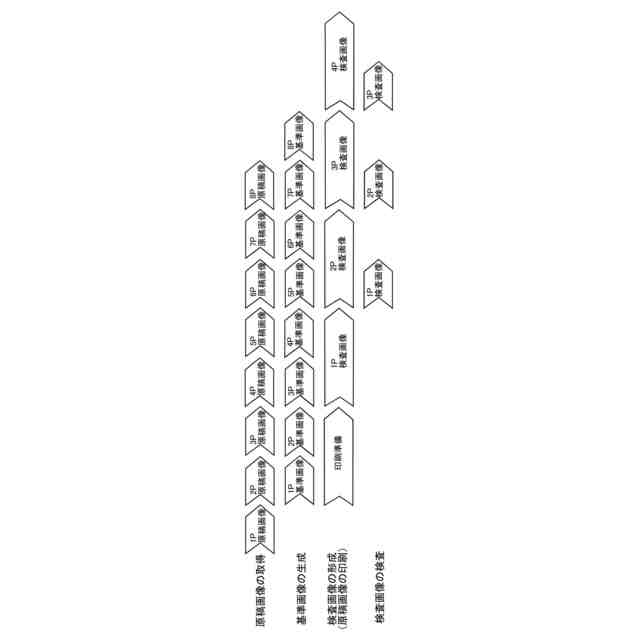

これに対して、これまで基準画像の生成処理と検査画像の検査処理とを同時並行的に行う技術は提案されていない。本発明者は、基準画像の生成から画像検査に至る処理に要する時間を短縮するため、基準画像の生成処理と画像検査の処理とを同時並行的に行い、生成済みの基準画像を使用して画像検査を順次行う技術の開発を進めている。しかし、基準画像の生成に要する時間によっては、画像検査時に基準画像が生成されていない状況が発生しうる。この場合、検査が実行できない可能性がある。
【０００７】
本発明は、上記事情に鑑みてなされたものである。本発明は、基準画像の生成から画像検査に至る処理に要する時間を短縮しつつ、基準画像が生成されていないために検査が実行できない状況が発生することを防止または抑制できる画像検査装置、画像検査方法、および画像検査プログラムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の上記目的は、下記の手段によって達成される。
【０００９】
（１）画像データに基づいて記録媒体に画像を形成する画像形成部と、前記記録媒体に形成された前記画像の検査に用いる基準画像を記憶する記憶部と、前記基準画像に基づいて、前記記録媒体に形成された前記画像の検査を行う画像検査部と、前記画像形成部による画像形成工程の開始以後において、前記画像検査部により検査が行われる前記画像の前記基準画像が、前記記憶部に記憶されているか否かを判定する判定部と、を有する、画像検査装置。
【００１０】
（２）前記判定部は、前記画像検査部により前記画像の検査を行う前に、前記記憶部により前記基準画像が記憶されているか否かを判定する上記（１）に記載の画像検査装置。
（【００１１】以降は省略されています）
